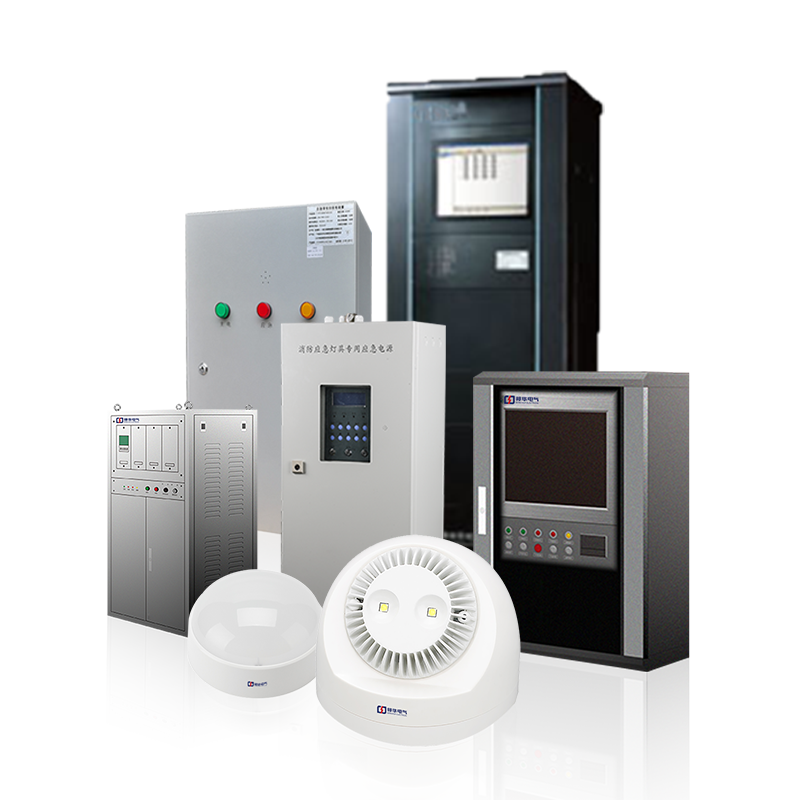

智慧消防TY-FP-350W14分配電裝置相關型號

TY-FP-700W18、TY-C-100W01、TY-FP-350W12、TY-D-0.6KVA-36Q02、TY-D-0.29KVA-36Q02

智能疏散系統應急照明控制器的設計

當系統之中只有一個應急照明控制器時，應急照明控制器應設置在消防控制室或有人值班的地方；

當系統之中有多個應急照明控制器時，主控制器設置在消防控制室，其他控制器可設置在配電室等場所。各應急照明控制器直接控制的應急照明集中電源、TY-FP-350W14應急照明配電裝置、應急照明配電箱、消防應急燈具總數不超過3200個。應急照明控制器的主電源由消防電源供電，應急照明控制器的備用電源在主電源中斷之后至少能使控制器工作3h。

應急照明分配電裝置TY-FP-安裝要求

控制器安裝在消防控制室內，集中電源安裝在消防控制室、低壓配電室、配電室或電氣豎井之內。控制器主電源及集中電源采用AC220V50Hz消防電源。嚴禁使用電源插頭，接地應牢固。

通信線路應遠離干擾源，通信線路應通過弱電井或弱電橋，以保證通信傳輸不受強電或射頻信號的干擾。

消防救援TY-FP-350W14系統接線時，禁止下方接線，接頭應引至接線盒。接頭應焊接并用電工膠帶包裹。

地下標志燈為室內用，有特殊的預埋底座，TY-FP-350W14智能疏散指示系統施工應符合gb51309的要求。燈具采用熱錫焊連接，并用壓絲帽壓緊，填充防水密封膠進行密封處理。注：埋燈施工步驟見設計手冊。

所有燈具安裝后必須有編碼器設定的地址（1-128），或至少在平面圖的相應位置記錄其序列號。

集中電源與控制器間的RS485通信干線應串聯，即“手拉手”，當實際工程不方便全部用手連接RS485通訊線時，可就地使用，然后通過j-ei6412網絡集線器與控制器連接。

燈具兩路母線可采用任意接線方式，但建議采用串聯接線。如有分支，應設置分支（考慮到電纜接頭的技術難度和線路壓接的壓降）。母線終端電壓應大于15V（系統負荷能力見配置說明）。

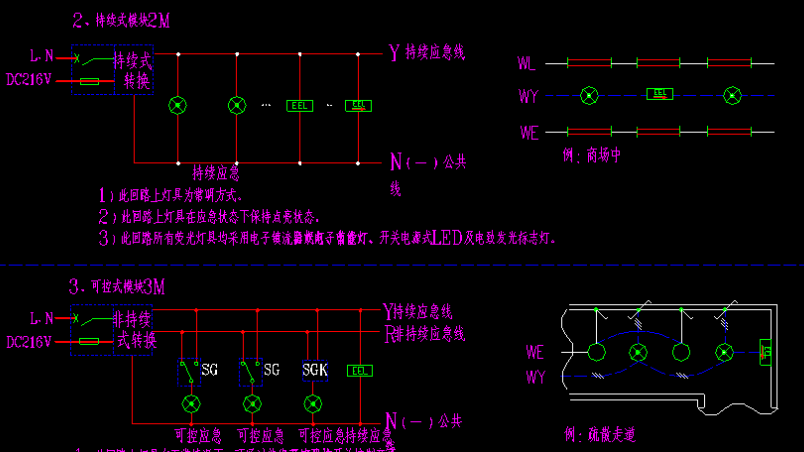

系統線路圖參考

智慧消防TY-FP-350W14分配電裝置標準遵守下列要求：

1。集中控制消防應急照明和TY-FP-350W14疏散指示系統由火災報警控制器或消防聯動控制器啟動應急照明控制器實現。

2。集中供電非集中控制消防應急照明及疏散指示系統由消防聯動控制器聯動應急照明集中電源和應急照明配電裝置實現。

3。消防應急照明及TY-FP-350W14疏散指示系統由消防聯動控制器與消防應急照明配電箱聯動實現，具有自身的電源集中控制功能。
