一、產品說明

該智能防雷監測模塊包含了開關量，雷擊次數，空開狀態，環境溫度的檢測。一路開關量監測模塊是否劣化；雷擊次數為數碼管顯示，同時雷擊次數可以通過485傳輸給后臺；空開狀態監測輸出端火線跟零線之間的電壓，如果是220V則判定空開是正常的，如果為0則判定空開是斷開了。（空開4P要一體式的）；環境溫度監測當SPD溫度到了一定的值的時候可以設置報警值。

二、產品特性

1、模塊導軌式安裝，配合電源防雷器使用安裝方便；

2、220V供電；

3、標準modbus協議；

4、可以連接到后臺服務器，在網絡范圍內，電腦可遠程監控任意一個采集終端。

三、性能參數

 四、工作原理

智能防雷監測模塊和防雷器串聯，實時監測防雷器的工作狀態，并記錄雷擊次數，空開狀態，以485信號方式傳輸給防雷采集模塊，防雷采集模塊接收485信號后以網絡信號的方式傳輸?shù)杰浖笈_，客戶的網線插入到防雷采集模塊的網絡端口接口即可。

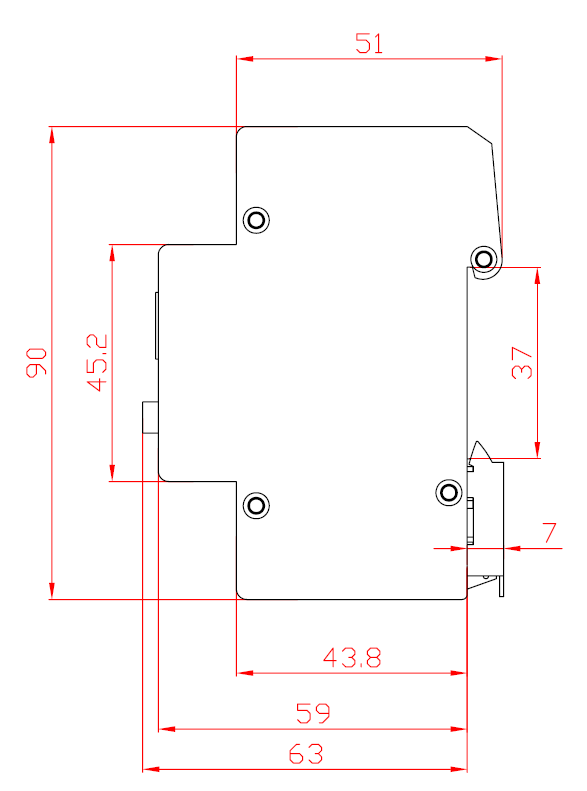

五、尺寸和連接示意圖

上排端子從左到右依次所代表的內容如下：

1-2感應采樣：接雷電計數器線圈

3（KL）：接在空開輸出端L線上

4（KN）：接在空開輸出端N線上

5（L）：接在空開輸入端L線上

6（N）：接在空開輸入端N線上

下排端子從左到右依次所代表的內容如下：

1（A）：485信號

2（B）：485信號

3（VDD）：接傳感器電源線

4（DQ）：接傳感器信號線

5（GDN）：接傳感器及防雷遙信的C端

6（D|1）：接防雷遙信NC端

六、系統原理圖
