SCB后備保護器_參數及選型
閱讀次數：3019 發布時間：2020-10-14

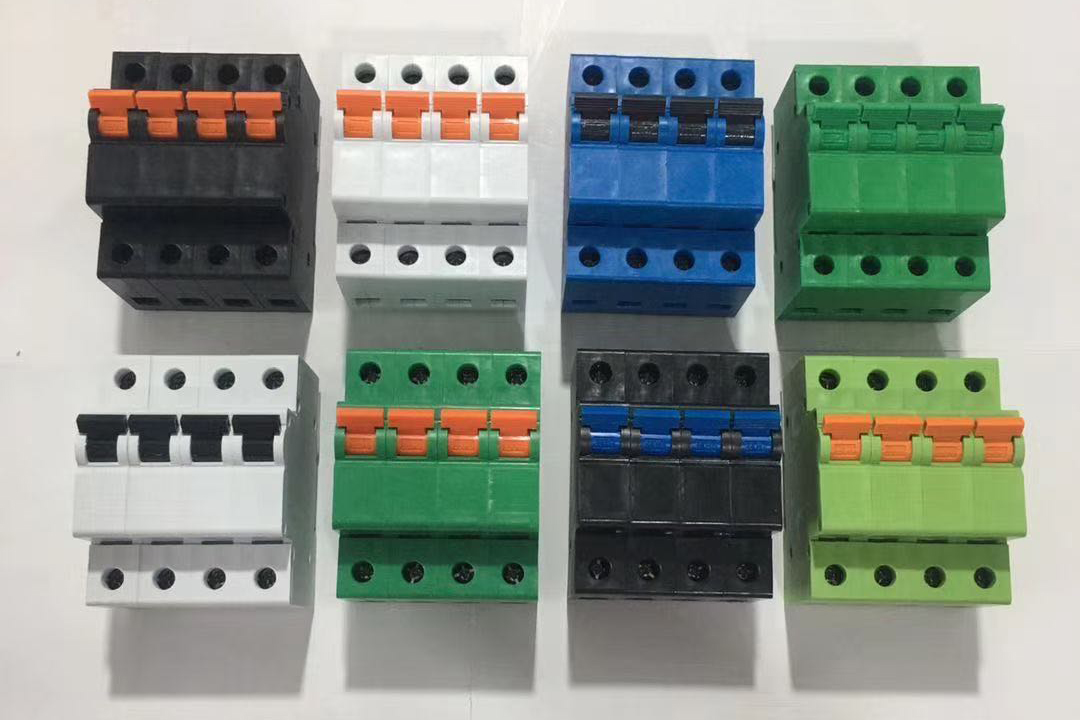

一、產品概述
(一) 依據相關標準(GB18802. 1和GB50057) 相關規定，SPD回路前端必須串聯過電流保護電器(如，熔斷器和斷路器)。而當SPD 失效或短路時，熔斷器和斷路器由于不能與SPD協調配合,導致發生火災和設備遭雷擊損壞的事故。目前與SPD大量配套使用的熔斷器和斷路器有一.下三點不協調:
1.雷電沖擊時誤分斷、易損壞一-- -防雷 保護失效;
2. SPD 短路時發生工頻續流不分斷一-熔斷 器和斷路器的額定分斷電流，在SPD發生失效或短路時，如果不能提供熔斷器和斷路器的額定分斷電流的8至10倍的瞬達電流(如，C32斷路器需提供320A的瞬達電流)，SPD可能發生起火事故;
3.雷電沖擊電流殘壓高一--設備防雷保護可靠性降低。
(二)針對以 上產品不協調情況,我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，本產品具有以下特點:.
1.大雷電沖擊電流(25kA 10/350μs， 100kA 8/20μs)不分斷一-確保SPD防雷保護有效;
2. SPD故障工頻續流分斷值低于3A士1A--確保電網及用電安全;
3.雷電沖擊殘壓低-- -增加設備防雷保護可靠性。
本產品與SPD配合使用的直接效果是，大雷電沖擊下，SPD 后備保護器不分斷;、
SPD發生故障后，小工頻電流流過迅速分斷，確保電網和用電安全。
二、 使用環境:
1.工作溫度: - 250C ~ + 700C;
2.儲存溫度:一400C ~ + 850C;
3.相對濕度:不大于95%; .
4.室內運行，或在沒有雨雪侵襲的地方。
三、技術參數：
SCB技術參數 | T1/T2級 | T2級 | T2級 | T2級/T3級 |
型號 | OBV-SCB-100 | OBV-SCB-80 | OBV-SCB-60 | OBV-SCB-40 |
額定工作電壓Ue | 230V/400VAC | 230V/400VAC | 230V/400VAC | 230V/400VAC |
額定絕緣電壓Ui | 400VAC | 400VAC | 400VAC | 400VAC |
最大耐受沖擊電流Iemax | 100KA（8/20μs） | 80kA(8/20μs) | 60kA(8/20μs) | 40kA(8/20μs) |
標稱耐受沖擊電流In | 15kA(10/350μs) | ≤40kA(8/20μs) | ≤30kA(8/20μs) | ≤20kA(8/20μs) |
工頻脫扣電流Ii | 3±1A | 3±1A | 3±1A | 3±1A |
機械壽命 | 1000次 | 1000次 | 1000次 | 1000次 |
端子最大接線 | 25mm2 | 25mm2 | 25mm2 | 25mm2 |
外殼防護等級 | IP20 | IP20 | IP20 | IP20 |
工作環境溫度 | -25℃～60℃ | -25℃～60℃ | -25℃～60℃ | -25℃～60℃ |
工作環境濕度(室溫) | 20%～90%RH | 20%～90%RH | 20%～90%RH | 20%～90%RH |
安裝軌道 | EN60715(35mm) | EN60715(35mm) | EN60715(35mm) | EN60715(35mm) |

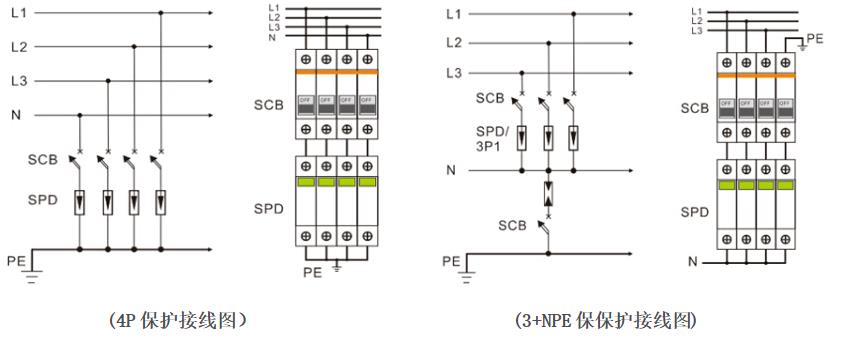

安裝接線：
SCB（SPD專用后備保護器）與SPD防雷器應用匹配表
產品系列 | T1/T2級 | T2級 | T2級 | T2/T3級 |
應用類型 | 總配電柜有向外引出線的屋頂設備及室外設備等 | 未向外引出線的屋頂設備 | 樓頂配電柜消防網絡、電梯等 | 終端箱/重要設備前端機柜、UPS、攝像頭等 |
SCB系列 | SCB-100/4P | SCB-80/4P | SCB-60/4P | 三相：SCB-40/4P 單相：SCB-40/2P |
電涌保護器 (選配) | I15/4P 100/4P | B80/4P | B60/4P | 三相：C40/4P D20/4P 單相：C40/2P D20/2P |
